検電器の測定原理とは？

検電器は、検知部を被測定物に近づけることで、活電状態かどうかを検知することができます。

測定原理は、以下の画像の通りです。

検電器は、静電誘導による電圧検出を行っています。

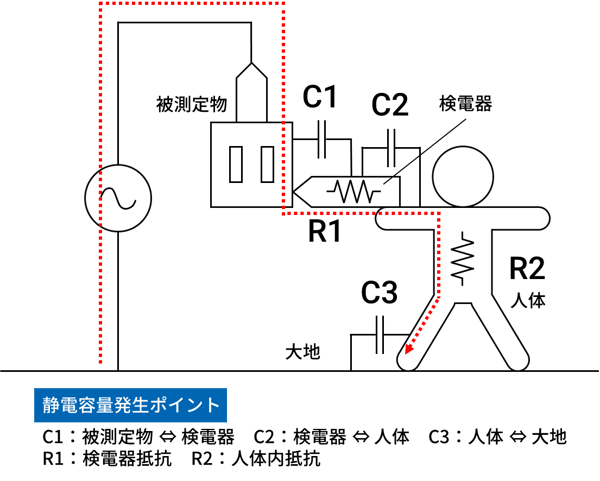

（図1：測定原理図）

電線やコンセントなど被測定物に検電器を近づけると、

被測定物と検電器の間（C1）には静電容量が生成されます。

同様に検電器と人体（C2）、人体と大地の間（C3）にも静電容量が生成され、

被測定物が活電状態の場合は、検電器（R1）および人体（R2）を経由して微小な交流電流が流れます。

検電器は、この微小な交流電流を検電器内部の高抵抗で検出し、光および音へ変換して表示しています。

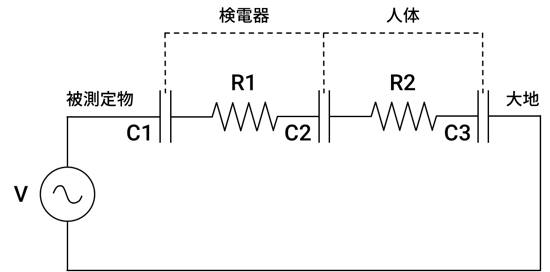

（図2：等価回路）

静電容量を介した検知になるため、一般的に直流電流の検出は不可能です。

なお、流れる電流は1μA未満であり、人体への危険はありません。
